萧山国际机场三期项目

萧山国际机场三期项目新建航站楼及陆侧交通中心工程II标段，由中建三局集团有限公司施工建设，包含4层地下室，2-3层裙房，2栋10F旅客过夜用房（星级酒店），2栋9F配套业务用房，最大建筑高度44.5米，总建筑面积为64万平方米，地下建筑面积为39.3万平方米，地上建筑面积为24.7万平方米。

项目难点

1.体量大，工期紧

本项目总建筑面积64万平方米，基坑面积10万平方米，5个基坑施工，施工体量大，且为亚运工程，工期紧张，比原投标工期压缩4.5个月。

2.平面管理难度大

本项目日出土量1.5万方，但项目仅一条车道通行，而车辆进入场地内必须通过一标段施工场地。

3.资源组织难度高

本项目高峰期5000人，人员管控难度大；混凝土浇筑量大，总混凝土浇筑量为46万方；误差率高，工长一般采用估算，误差率在2%左右；本项目模板用量64.5万平方米、钢筋8万吨、钢管1.6万吨、盘扣杆件3200吨，材料需求量大。

4.逆作法，难度大

本项目C1区地下室采用逆作法施工，地下共4层结构，逆作法施工基坑面积4.1万平方米，逆作法施工要求专业性极强。

5.超大超深基坑施工

本项目基坑面积10万平方米，大面挖深19.55米，项目南北侧与在建高铁和地铁相邻。

6.总包管理难度大

机场不停航施工，同时对质量、安全、文明施工要求高，二标段场内交通紧张，逆作法施工专业性强，总包管理难度大。

7.项目为“BIM+智慧工地”建设模式

涉及大量BIM咨询、建模、软件设计及和智慧工地的融合，未知问题很多，没有行业参考。

智慧工地建设

1.BIM技术

利用HiBIM软件快速生成信息化建设过程中所需要的模型数据以及工程量等数据，利用施工策划软件对总平面布置图智能转化、快速生成拟建建筑，建立LOD300以上精度模型、三维剖图、形象化大样节点详图，及时发现大样图纸错误，同时可运用于项目实施阶段可视化交底，使得项目实施更加高效。

项目采取了基于5G技术的“BIM+智慧工地”管理平台，进行项目整体的智慧建造协同管理。以BIM模型为基础，通过物联网技术将模型与现场关联，实现基于BIM模型的进度跟踪、生产任务管理、模型工程量管理。

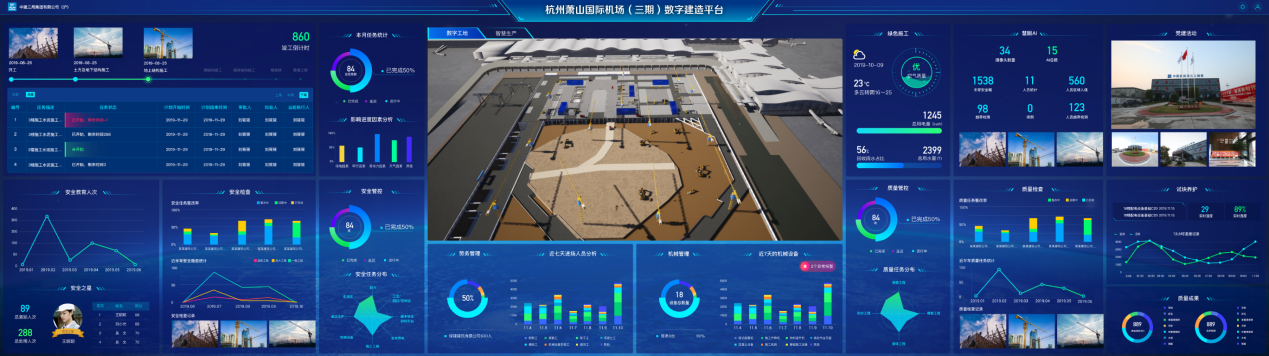

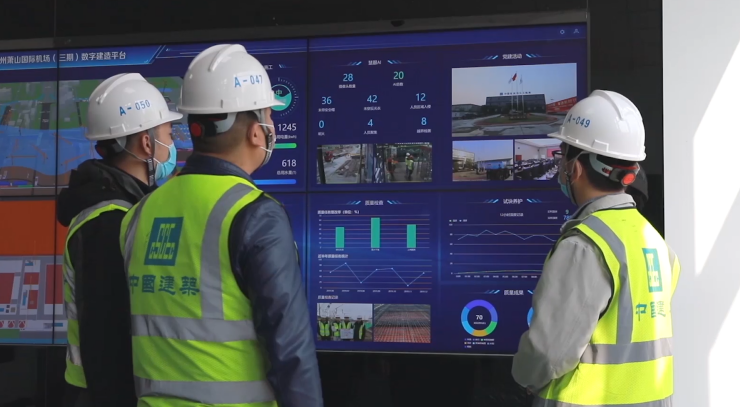

3.“BIM+智慧工地”指挥中心 利用5G技术，在项目部设置智慧工地指挥中心。指挥中心大屏上展示BIM模型，以模型为核心信息载体，结合视频监控、智能广播、劳务一卡通、车辆管理等系统，构建全方位、多样化管理的智慧工地。

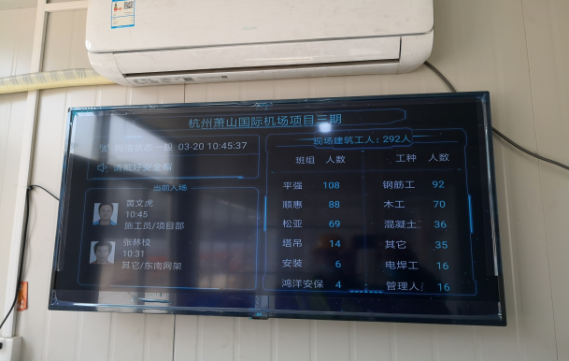

4.人员管理 项目采取了基于5G网络的高速人脸识别技术，通过信息化系统+各类智能硬件设备，实 现对项目现场人员实名登记，及时记录和掌握工人安全教育情况，实时统计现场劳务用工情 况，分析劳务工种配置；监控人员流动情况，监管工资发放，为企业及项目部保障生产提供数据决策依据。

5.视频监控+慧眼AI 利用5G网络高速、低延时的特性，在现场和生活区进行监控全覆盖，同时基于BIM模型展现各个摄像头布设的位置，实现模型和现场的实时对接。在手机和电脑端都可以通过智慧工地平台实时掌握现场和生活区的情况。

塔机安全监控系统自动预防群塔碰撞，防止塔机超载违规作业。塔机吊钩可视化系统智能对焦，实时拍摄，扩充驾驶员视野，降低隔山吊、盲吊等安全隐患。

7.安全教育

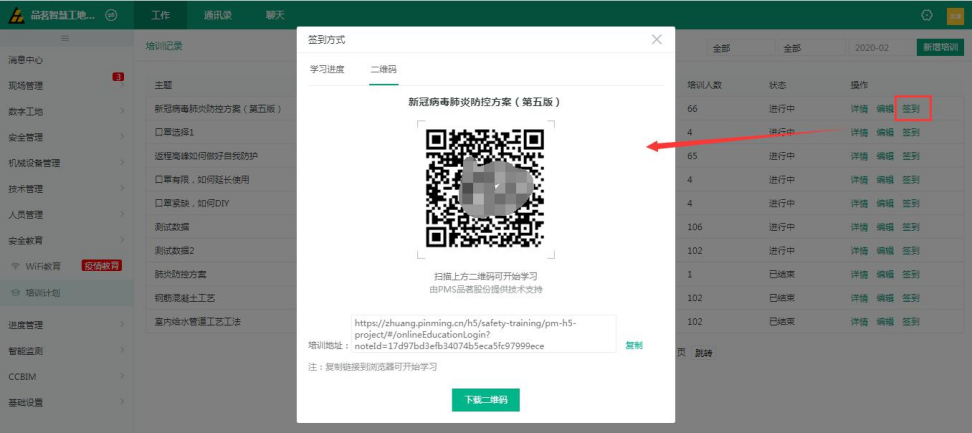

疫情期间，采用基于二维码的远程在线教育，保证工人的安全教育和防疫教育工作顺利开展。通过VR技术，全真模拟多种施工场景，使安全理念直达人心。生活区采用无线WiFi教育系统，为工人提供免费WiFi的同时，潜移默化提高安全意识和防疫知识。

8.绿色施工

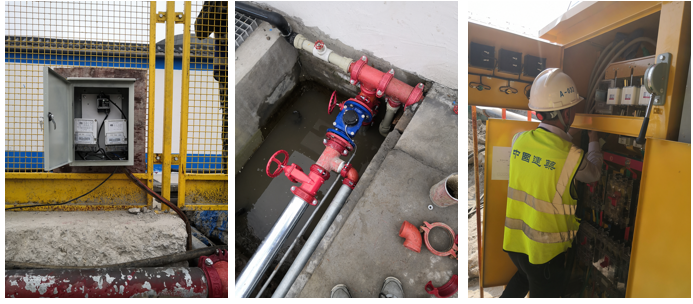

实时监测工地温度、湿度、风速、风向等环境数据，智能联动降尘装置，守护工地蓝天。数据对接杭州大气办。水电实时监测，能耗定额管理，动态掌握各分支的能源消耗，科学管理工地能源。

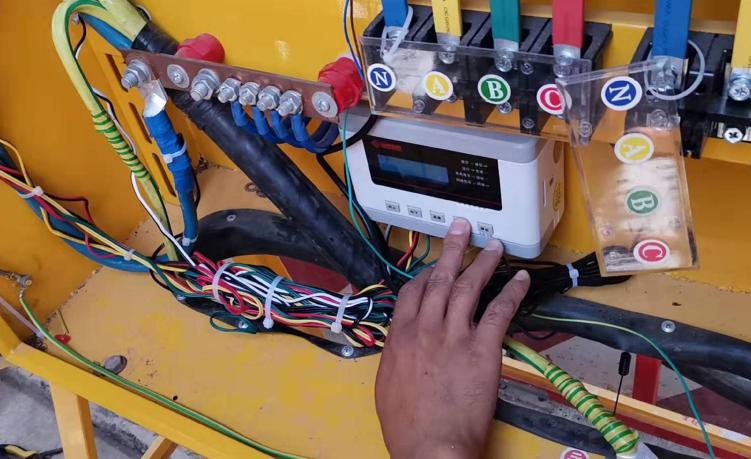

易检系统随时随地发起安全整改任务，实时追踪整改进度，不错过一次整改。按照浙江省安全文明施工资料归档要求，自动输出报表，提高工作效率，强化业务合规性。实时监测用电箱内电缆温度、环境温度、剩余电流，自动监测电箱是否漏电，避免火灾隐患。

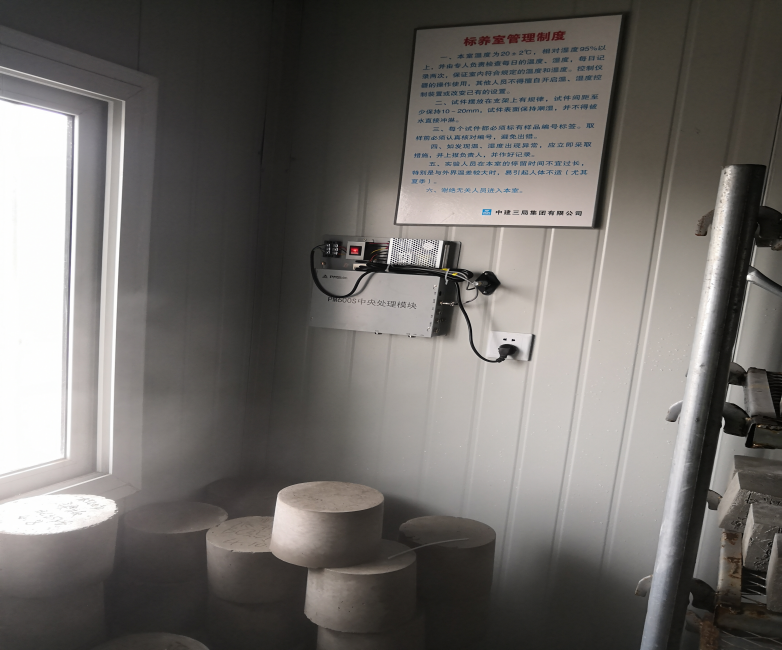

标准养护室监测：自动检测养护室温湿度，通过平台实时了解室内情况。

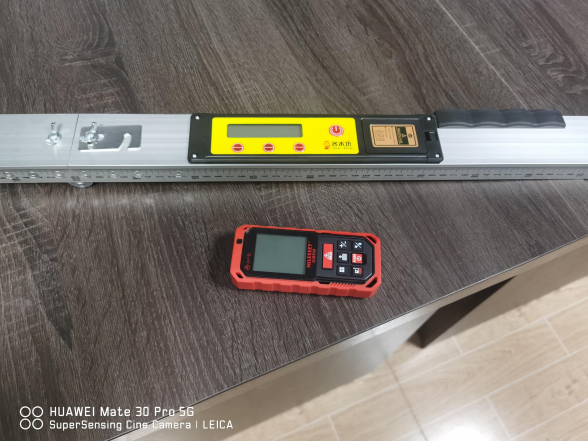

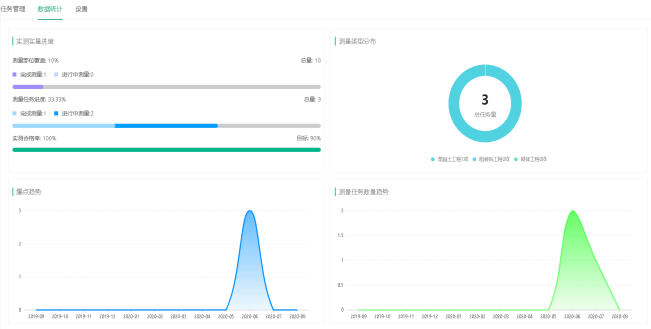

实测实量系统：智能测量设备+应用引导式交互操作=高效工作，系统支持一键录入数据、测量数值合格情况自动评判、测量过程语音提示信息、测量爆点形成整改流程闭环。

应用效益

1.“BIM+智慧工地”云平台：项目采取了基于5G技术的“BIM+智慧工地”管理平台，进行项目整体的智慧建造协同管理。以BIM模型为基础，通过物联网技术将模型与现场关联，实现基于BIM模型的进度跟踪、生产任务管理、模型工程量管理。

通过5G技术，集成各应用系统数据，以BIM模型为信息载体，将施工过程、安全管理、人员管理、绿色施工等内容，传统的定性表达转为定量表达，实现工地的信息化管理。

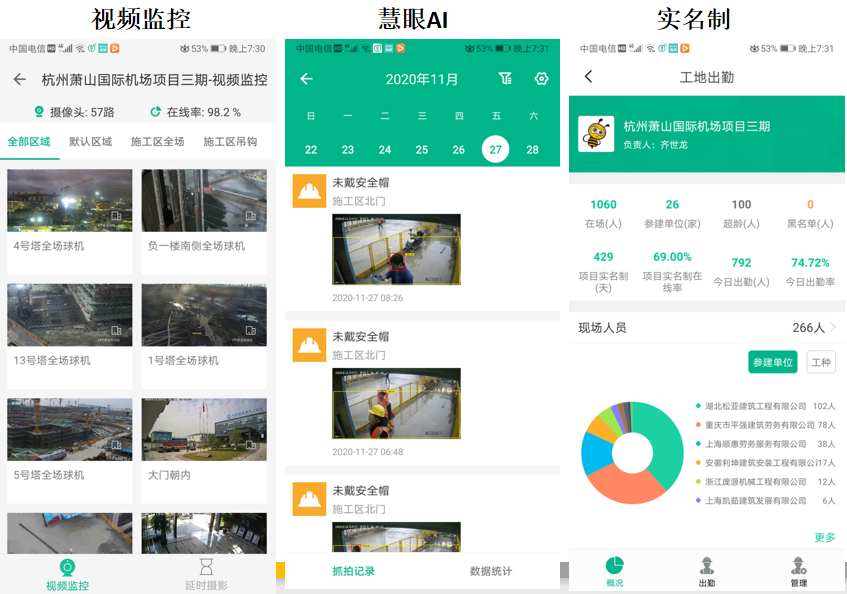

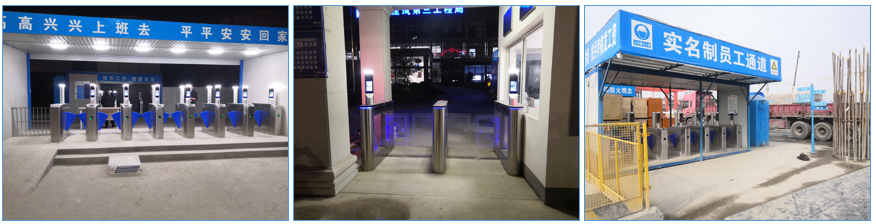

2.人员管理：工地现场11个人员通道，生活区11个人员通道，确保工人上下班可以快速通过。目前，实名制在册人数超过5000，7日平均在人数超过2000。实名制系统已跟银行和政府对接，和工人工资挂钩，为工人工资发放提供数据支撑。创新采用可移动的模块化人脸识别通道，实现了人员实名制通道的灵活部署和快捷调运，保障项目人员实名制数据准确性。考勤数据同步对接萧山区住建实名制平台、杭州市住建实名制平台、云筑劳务与智慧工地数字建造云平台。

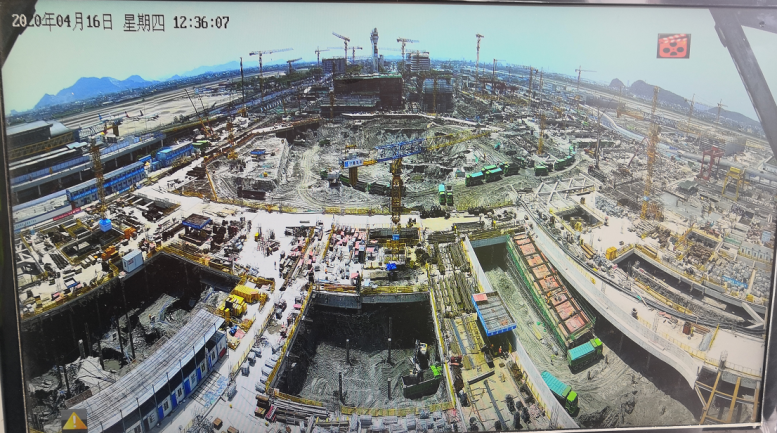

3.视频监控+慧眼AI：利用现场的全景球机，对施工现场全貌进行远程查看，并自动合成延时摄影,动态反馈项目进度。

利用5G技术，管理人员可通过手机端查看BIM模型以及现场施工情况，可实现远程巡检、连线检查，实时进行语音、文字、视频交互沟通，通过模型获取数据，并及时解决现场问题。

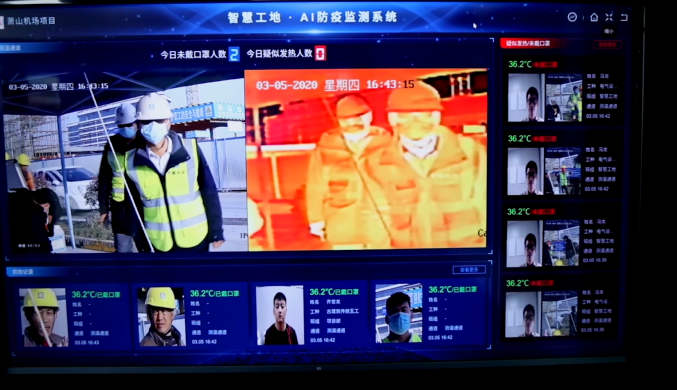

疫情期间，项目“BIM+智慧工地”平台增加了5G慧眼AI红外智能体温监测功能，全时侦测待监测事件，疫情期间“实名制+测温+口罩识别”三重防护，实现无人值守，在打赢工程项目复工防疫双线战役中发挥了重大作用。

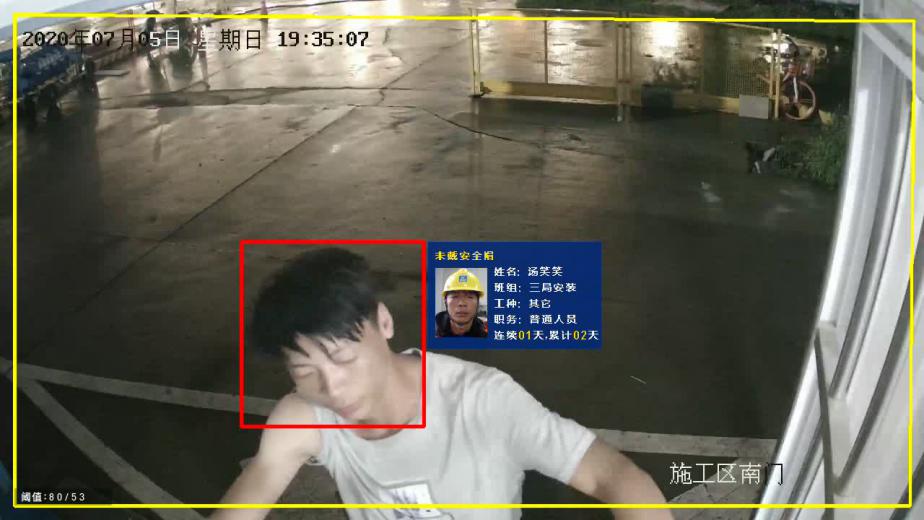

此外，现场部署的慧眼AI智能行为分析系统，自动抓拍施工场区内不符合安全行为的人员，自动识别人员实名信息，并自动计入行为不良记录扣分。

施工区4台球机、1台鹰眼全景摄像机、9台枪机，工人生活区16台枪机，项目部4台枪机，管理人员生活区5台枪机，通过5G网络实现视频画面无延时传输。此外，在通过视频监控、慧眼AI和行为安全之星的系统联动中，目前行为安全之星总激励人次：1572人次；总处理人次：1632人次。

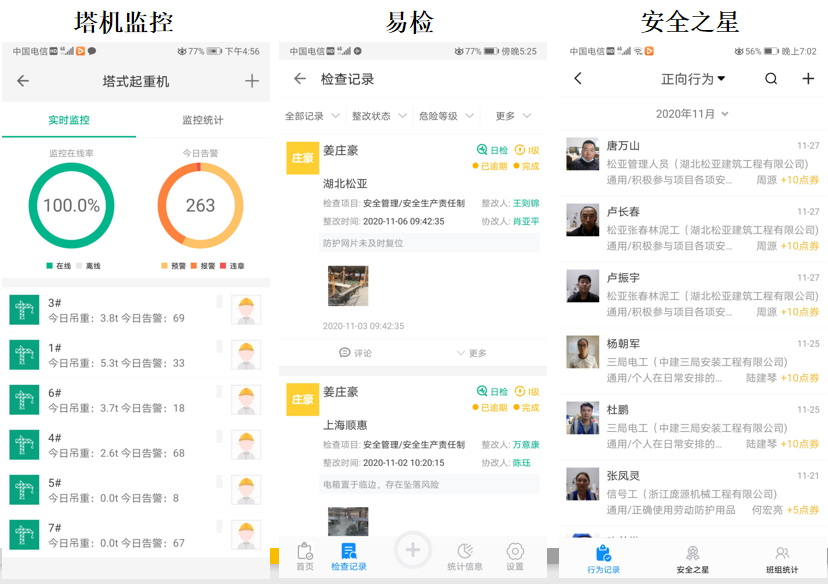

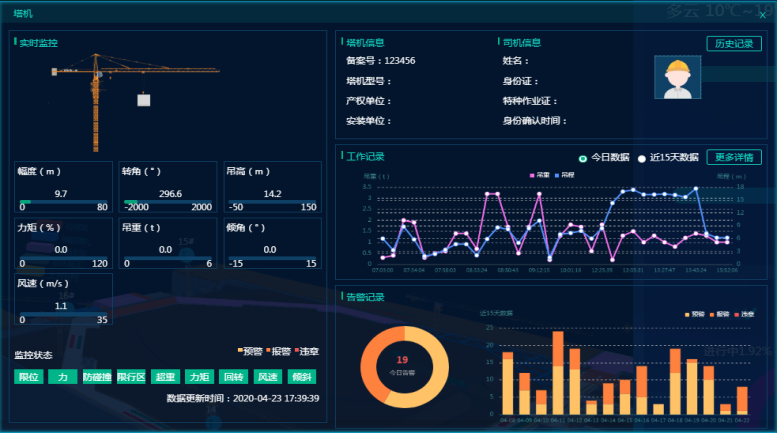

4.机械管理：本项目13台塔机全部安装监控系统和吊钩可视化系统。同时，在“BIM+智慧工地”云平台还可实现实时监控群塔作业，360°识别危险区域，报警并切断危险方向操作，塔机“0”事故发生。

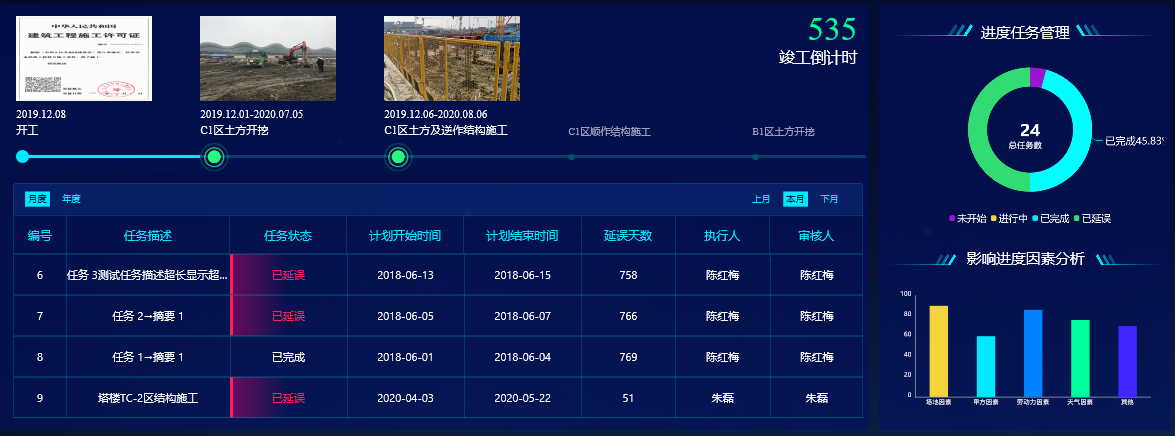

5.生产管理：项目BIM团队完成BIM进度模型构件，并及时导入BIM生产管理系统，通过BIM生产管控系统自动展示项目进度，提前或延误状态自动展示在数字建造平台端。

6.安全教育：疫情期间，在场2000+工人全部完成二维码移动在线安全教育。

社会效益

1.第六届建筑业企业信息化建设案例一类案例 经过中国建筑业协会组织专家对申报案例的严格审核，“5G通讯技术环境下BIM+智慧工地在萧山国际机场三期项目中的应用”和其他39个案例被列为建筑业企业信息化建设一类案例。

2.省级远程观摩会 2020年3月10日下午，浙江省住建厅举办“战疫情、保生产，打赢工程项目复工防疫双线战役”为主题的全省远程观摩会。萧山机场Ⅱ标段项目作为本次观摩会的重要样板项目之一，为科学、有序推进浙江省建设项目复产复工提供实践支持。

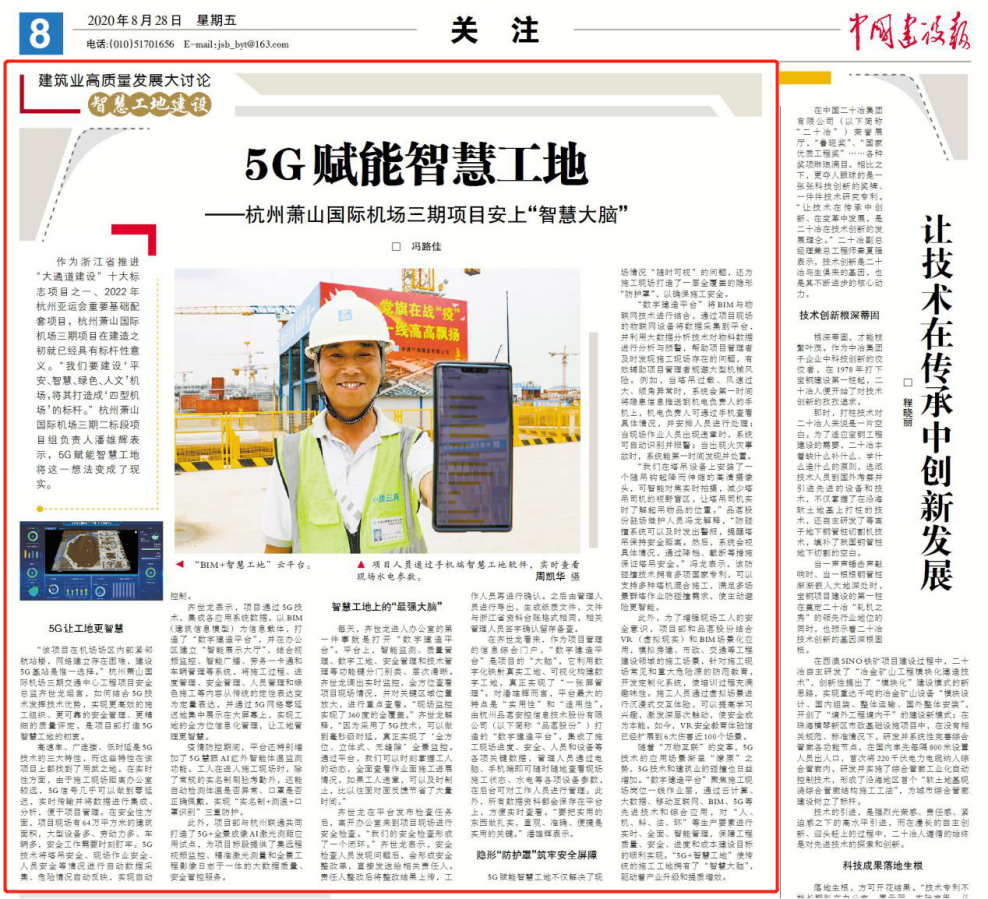

3.中国建设报专题报道 《中国建设报》走进杭州萧山国际机场,作为浙江省推进“大通道建设”十大标志项目之一、2022年杭州亚运会重要基础配套项目，实现项目“5G+BIM”应用全覆盖，联合打造浙江省5G“智慧工地”，树立行业标杆典范。

4.荣获2020年度浙江省智慧工地示范项目 2020年11月，在由浙江省建筑业行业协会主办，浙江省智慧工地创新发展联盟承办的2020年度浙江省智慧工地示范项目评选活动中，萧山国际机场三期项目新建航站楼及陆侧交通中心工程II标段项目荣获2020年度浙江省智慧工地示范项目。 5.项目荣获多类业界奖项： 浙江省建工杯金奖、龙图杯三等奖、全国BIM机电应用三等奖、物联网杯三等奖、创新杯。

经济效益

项目综合运用了图纸会审（发现图纸问题575个）、碰撞检查（共发现碰撞问题1845个）、净高分析（深化阶段发现净高问题18处）、管线综合、混凝土浇筑管理等技术。根据成本管理的分析计算，项目整体预算结构混凝土总用量C20（22000m³）、C35（152444m³）、C40（239371m³）、C60（21808m³），总计可节约创效约447.25万元，技术商务一体化管理可节省项目成本约27万元。管综优化可节省项目成本约770万元，共计1244.25万元。
